Produto independente do consistômetro
Conjunto de cravação para massa específica do solo
Equipamento com cilindro amostrador para determinar a massa específica aparente do solo in situ pelo método do cilindro de cravação, conforme a referência técnica da ABNT NBR 9813.
Embora a pasta esteja nomeada como trado, o termo técnico deste aparelho é conjunto de cravação com cilindro. Ele é destinado a ensaios de campo em geotecnia, obras e controle tecnológico de compactação.
R$ 1.500,00
Para que serve
O conjunto permite cravar um cilindro de volume interno conhecido no terreno e retirar uma amostra representativa. Com a massa do solo úmido, a massa do cilindro e o volume interno, o laboratório calcula a massa específica aparente natural; com a umidade, também pode calcular a massa específica aparente seca.
ρd = ρnat × 100 / (100 + w)
Esse resultado ajuda a verificar as condições do solo no local e a acompanhar o controle tecnológico de camadas compactadas, desde que o método e os critérios de aceitação sejam compatíveis com o projeto.

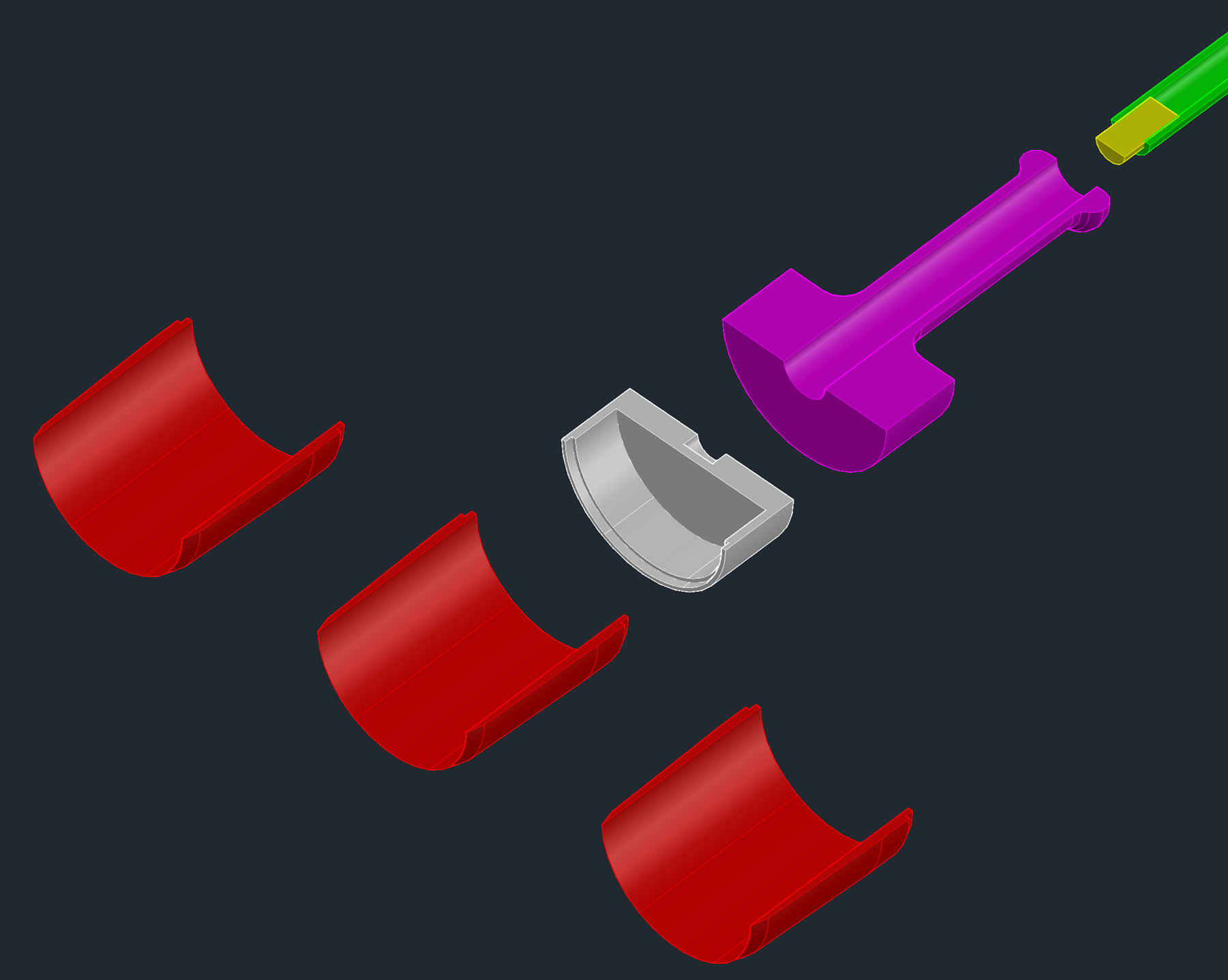

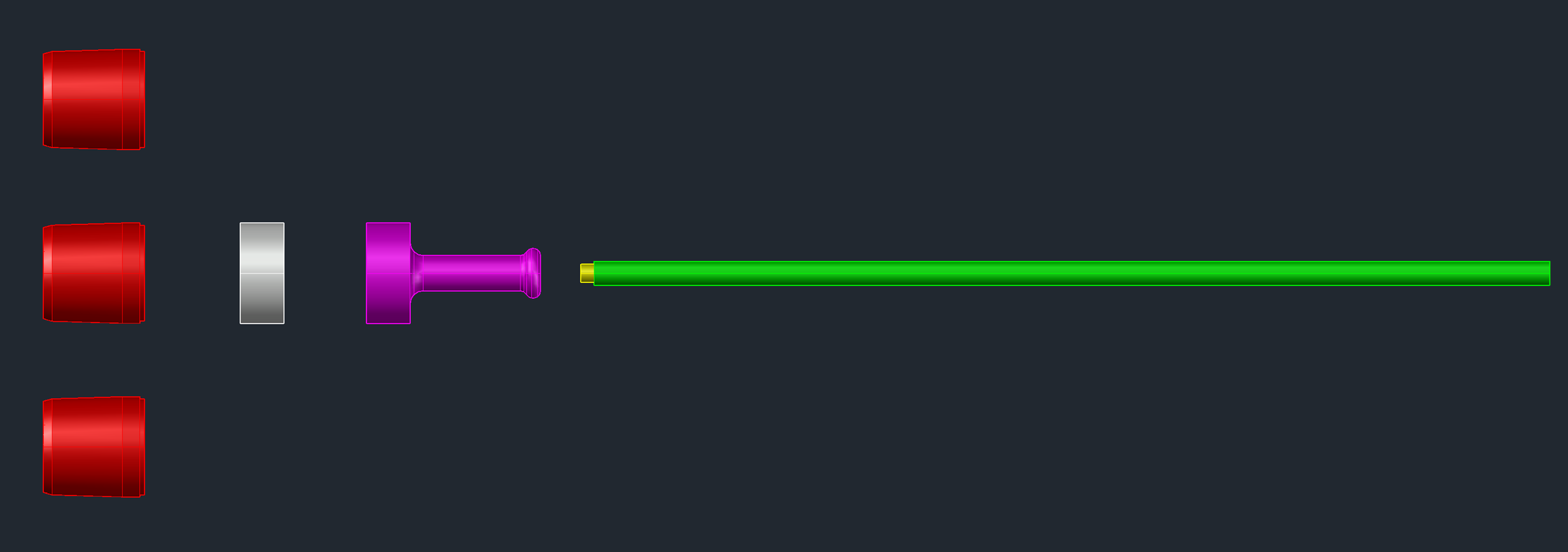

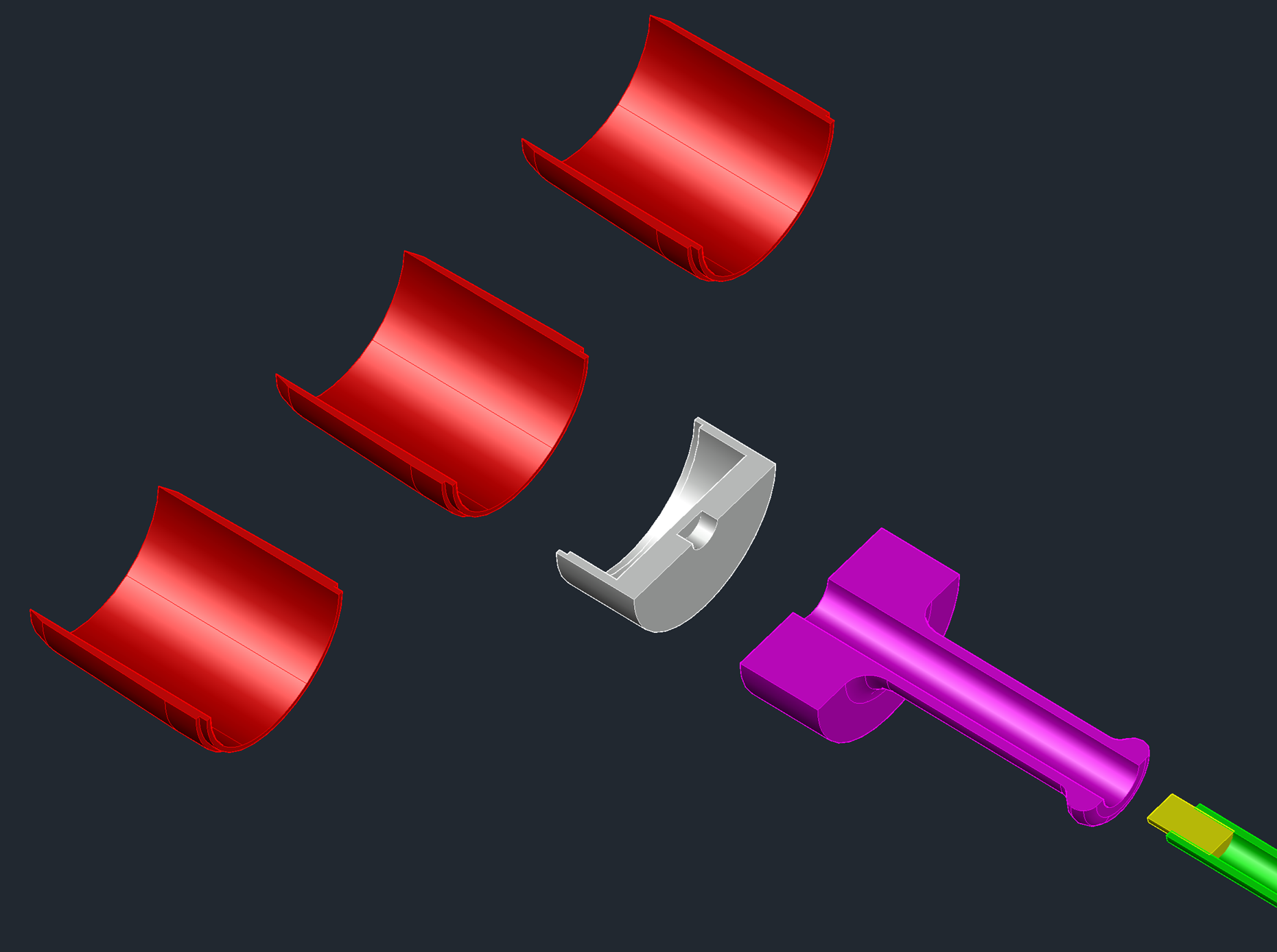

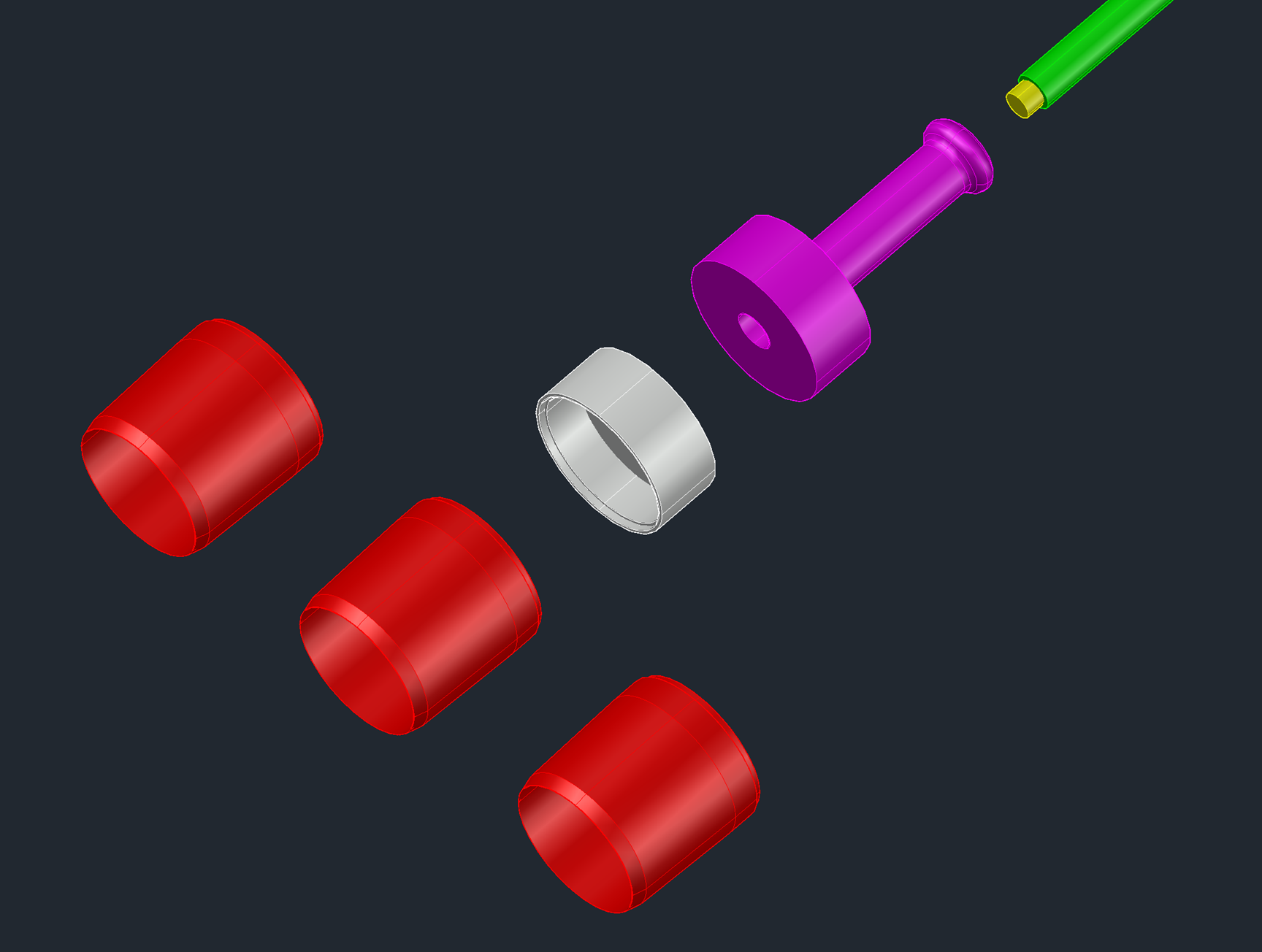

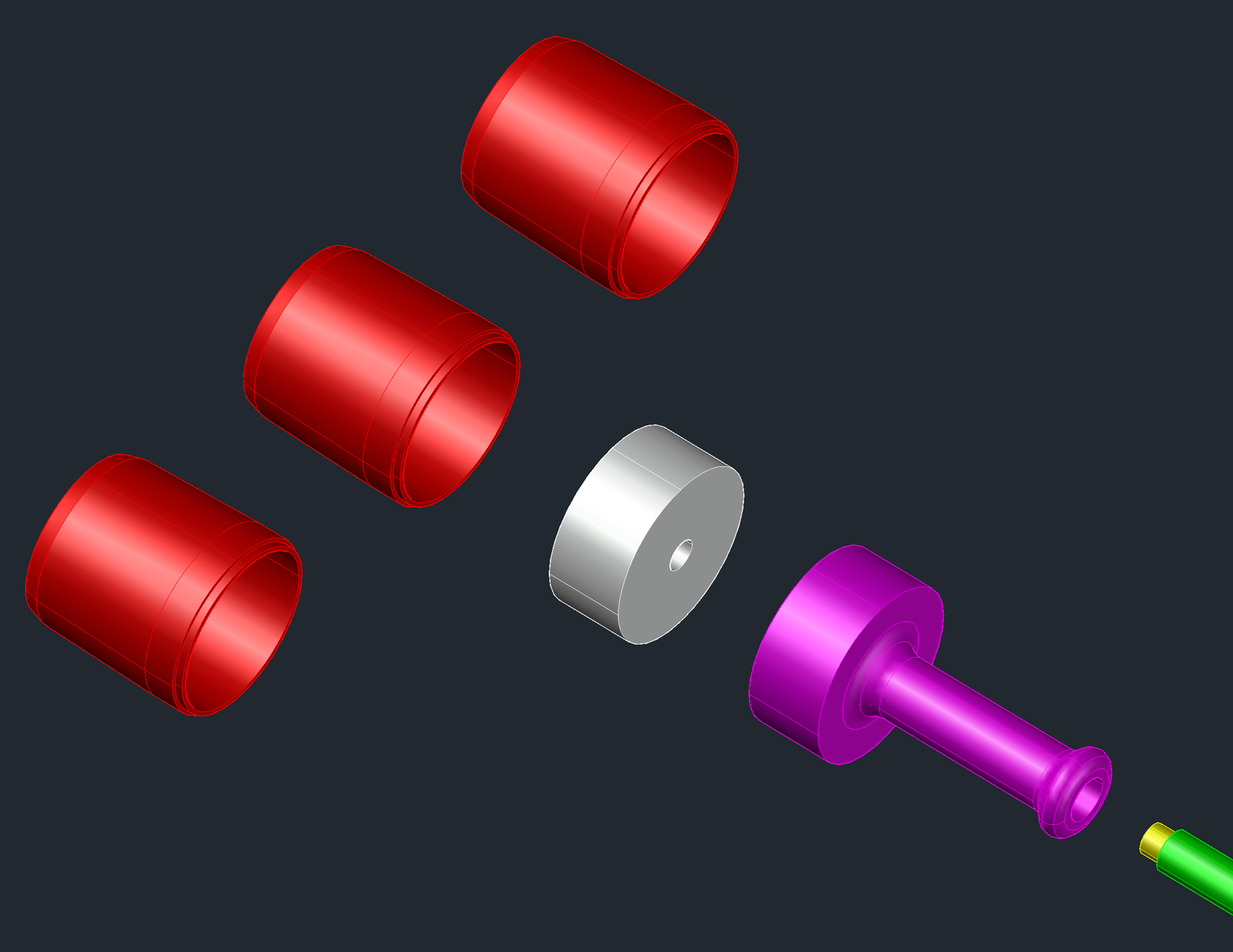

O que acompanha o conjunto
- Cilindros amostradores de cravação - 3 unidades;
- Colarinho destacável para apoio e encaixe - 1 unidade;
- Haste-guia - 1 unidade;
- Soquete de cravação - 1 unidade.
Importante: as fotos mostram a configuração e os componentes do produto. O acabamento e eventuais detalhes de fornecimento podem ser confirmados com a Atomilab no orçamento.
O método é indicado para quais solos?
Segundo a referência da NBR 9813, o método é aplicável a solos coesivos, de granulação fina, com consistência mole a média e sem pedregulhos. Essa condição é decisiva para a compra: o cilindro precisa penetrar sem deformar ou compactar a amostra e ficar completamente preenchido.
O ensaio deve ser repetido quando a amostra estiver amolgada, fissurada ou não representativa, quando houver pedregulhos, raízes ou outros materiais estranhos, quando o cilindro não estiver totalmente preenchido ou quando o cilindro for danificado durante a cravação.
Como o equipamento participa do ensaio
- Regulariza-se uma superfície plana e horizontal e assenta-se o cilindro, com o interior levemente lubrificado.
- Monta-se o conjunto e faz-se a cravação mantendo a haste na vertical e o movimento contínuo.
- Retira-se o conjunto, escava-se ao redor do cilindro e preserva-se o corpo de prova.
- Apara-se o excesso de solo nas faces do cilindro e pesa-se o conjunto com a amostra imediatamente, evitando perda de umidade.
- Determina-se a umidade e calculam-se os resultados conforme o procedimento do laboratório.
O uso correto exige equipe treinada e atenção ao procedimento normativo; o equipamento não substitui o controle de calibração, as pesagens nem a determinação de umidade.
Antes de comprar, confirme
- Seu solo é fino, coesivo, sem pedregulhos e com consistência compatível?
- Seu laboratório possui balança adequada, recipiente para evitar perda de umidade e estufa ou procedimento equivalente?
- O projeto, a fiscalização ou o plano de controle especifica a NBR 9813 ou aceita o método do cilindro de cravação?
- Você precisa apenas do conjunto de cravação ou também de ferramentas e acessórios de laboratório?
Se o solo tiver pedregulhos, for muito duro ou não permitir uma amostra íntegra, converse com o responsável técnico sobre outro método de determinação em campo, como o método do frasco de areia.
Galeria do produto
Preço e condições comerciais
R$ 1.500,00
- Prazo de entrega: até 30 dias.
- Frete: grátis para todo o Brasil em regiões atendidas pelos Correios.
- Pagamento a prazo: somente para pessoa jurídica, mediante aprovação.
- A empresa atua como MEI.
- Condições de fornecimento sujeitas a alteração sem aviso prévio.
Referências técnicas
O conteúdo desta página foi elaborado a partir da NBR 9813 fornecida junto ao produto e de referências públicas de procedimentos de ensaio de campo. Para contratos, auditorias ou especificações de obra, confirme a edição vigente da norma e o procedimento aceito pelo responsável técnico.
Responsável técnico e empresa
Moacyr Ribeiro Leal Neto - Engenheiro Mecânico, formado pela Universidade Federal do Paraná (UFPR), atuando com produtos para laboratório desde 2012.
Empresa (MEI): 62.025.613 MOACYR RIBEIRO LEAL NETO - CNPJ 62.025.613/0001-30.
Endereço: Guilherme Pugsley, 2538 - Água Verde - Curitiba/PR - CEP 80610-300.
Contato comercial: vendasatomilab@gmail.com • WhatsApp (41) 8805-8546
